混凝土基体表面状态直接影响涂层与基面的附着力，进而影响涂层的防护效果和寿命。涂装前应尽可能保证混凝土外表面处于面干状态(表面含水量不宜大于6%)，目测混凝土表面应无潮湿痕迹，手触时无潮湿感。混凝土养护龄期不少于28 d。
混凝土基体应保持清洁，必须对混凝土进行良好的基面处理。基面处理宜使用打磨机或喷砂工艺进行清洁，彻底去除混凝土表面残留的养护剂、水泥浆、尖角、碎屑、苔藓、油污等污染物及其他松散附着物。打磨完成后，可以用高压清洁淡水(压力不小于20 MPa)对混凝土表面进行清洗，清洗后应自然干燥72 h。
当混凝土基体有蜂窝、露石以及大于0.2 mm的裂缝时，应对基体进行修补，喷涂修补后混凝土基体的养护龄期不得少于14 d。
3.2 涂装环境要求
喷涂时混凝土基体的表面温度应在4～40 ℃，并高于露点温度至少3 ℃，环境的相对湿度不宜超过85%，现场不允许有明火，且保持通风条件。环境温度低于5 ℃或高于40 ℃，风力大于4级或有降雨时，不得施工。
3.3 涂装过程要求
涂装可采用刷涂、辊涂或喷涂方式进行作业。涂装过程应满足以下要求：
1)涂料使用时应严格按照产品说明的组分数和配合比进行混合。必要时可使用稀释剂对涂料进行稀释，稀释剂添加比例不得超过原涂料质量的5%。
2)底涂涂装时应使混凝土表面达到饱和渗透状态，即混凝土表面应能明显观察到底涂材料残留的液膜。
3)涂装时应控制涂料用量，尽量避免流挂现象出现。
4)各涂层间的涂装间隔时间不得超过48 h。
5)喷涂的空气应干净，无油无水，空气压力控制在0.4～0.6 MPa。
6)涂装过程中注意成品保护，下道工序施工时要确保对上道工序的成品无损坏和污染。
7)各个涂层要涂装到位，不得漏涂。
3.4 养护
为避免涂装效果受到影响，混凝土结构表面涂装完毕后6 h内不得直接与水接触。
4 质量评价
当施工结束后，应对涂层的厚度和附着力进行测定[10]，以衡量涂层的施工质量。具体如下：
1)涂装完成后7 d，应进行涂层干膜厚度测定。涂层体系总干膜平均厚度应≥210 μm，总干膜较小厚度应≥189 μm。当不符合上述要求时，应根据情况进行局部或全面补涂，直至达到要求的厚度。涂层厚度检测应符合“90-10”原则，即允许有10%的读数低于规定值，但每一单独读数不得低于规定值的90%。
2)涂装完成后7 d，应使用胶带法进行涂层附着力检测。在确保涂层表面清洁的情况下，在涂层表面做2道切口，每道约40 mm长，2道切口以较小的30°～45°角在其中心附近相交。做切口时，使用直尺并均匀透过涂层一直用力切到底材上。按均匀速度撕下一段黏结强度为(10±1)N/25 mm的胶粘带，除去较前面一段，前后剪下约75 mm的胶粘带。把该胶粘带的中心点放在切口的交点上，并沿着较小的角向同一方向延伸。用手指将切口区域内的胶粘带弄平。透明胶粘带下的颜色可以用来表示胶粘带与涂层是否已完全粘牢。在贴上胶粘带5 min内，拿住胶粘带悬空的一端，并将其翻转到尽可能接近180°的位置上，迅速地将胶粘带撕下。检查切口区域的涂层与混凝土基底或与前一道涂层分离的情况，分离程度在任一边上≤1.6 mm为合格。
5 效益分析
5.1 经济效益
采用本技术时建造成本会有所提高，但相比于涂层材料的费用而言，结构自身受到腐蚀而造成的维修和更新费用更为巨大。在严重腐蚀环境下，未经防腐蚀处理的钢筋混凝土结构有效服役时间远低于经防腐蚀处理后的钢筋混凝土结构。部分未经防腐蚀处理的结构物在服役3～4年后就会出现严重的破坏情况，必须进行维修处理。而经防腐蚀处理后的钢筋混凝土结构一般是可以持续服役的。所以，随着结构物服役时间的延长，采用本技术的经济优势会愈加明显。对处于严重腐蚀环境下的混凝土结构而言，从全寿命期的角度来考虑经济效益，采用强化措施的结构物在全寿命期内总费用比普通工程要低得多。
5.2 环保和节能效益
一方面，本技术中使用的材料本身为环保性材料，另一方面，由于采用防护处理而减少了对混凝土本体进行的维修作业，这大幅减少了维修施工对环境的影响和污染，并节约了能源。
5.3 社会效益
采用防护处理，一方面提高了结构物的美观性，另一方面也减少了后续维修作业的影响，社会效益明显。
6 结语
相较于后期修复而言，混凝土表面氟碳涂层技术在安全、经济、环保、节能和社会效益方面均具有优势，已成功应用于高温高湿强腐蚀海洋环境下的混凝土表面防护工程中，实际防护效果良好。该技术大幅提升了钢筋混凝土结构的耐久性，为其长期安全服役提供了保证。

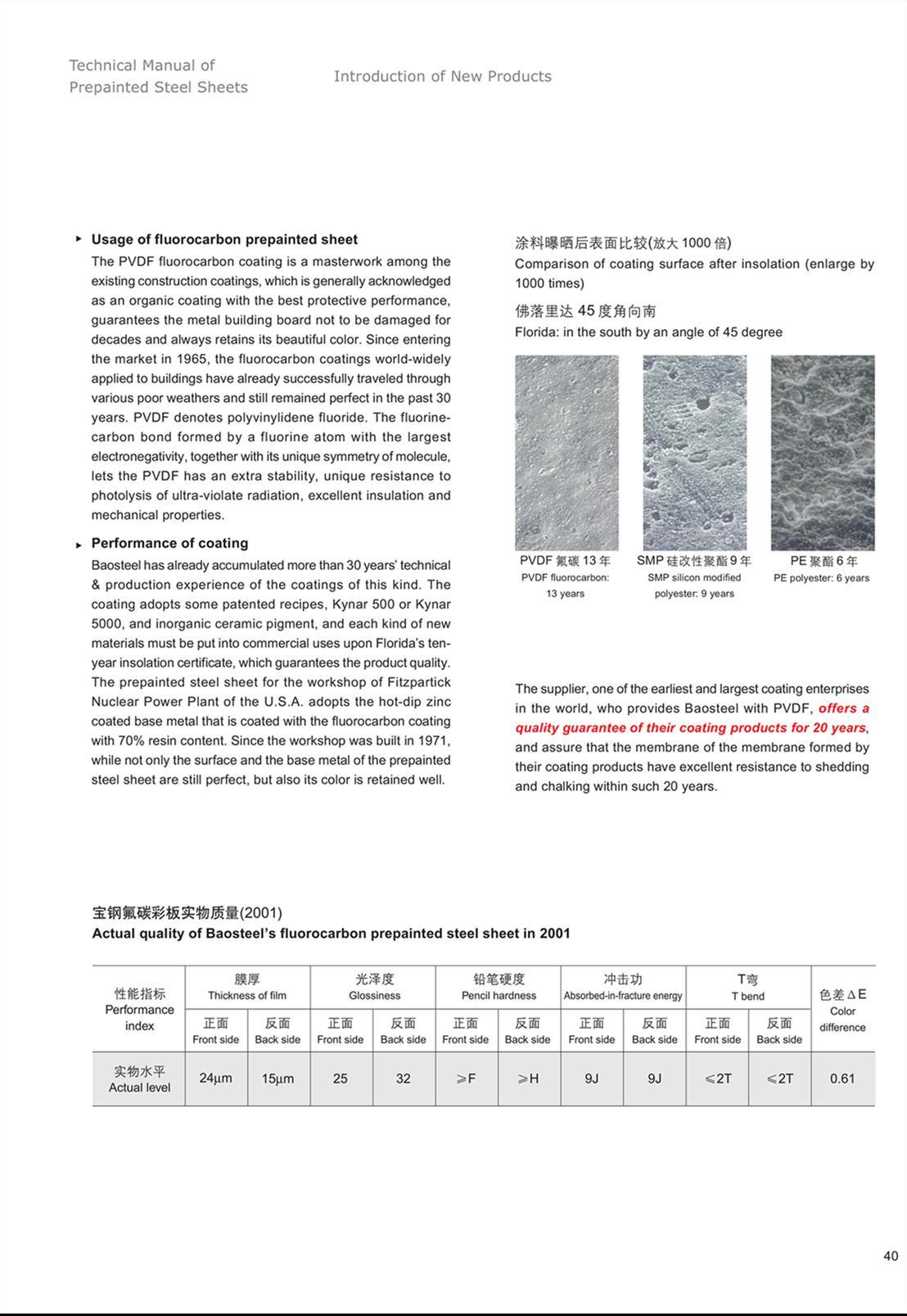

1.氟碳烤漆宝钢彩钢板:
氟碳烤漆宝钢彩钢板，又称聚偏氟乙烯烤漆、聚偏二氟乙烯烤漆，英文简称：PVDF。是一种工业涂料，具有很高的抗腐蚀性能和耐酸碱性能，因此氟碳烤漆宝钢彩钢板相比普通彩钢板具有更长的使用年限，适合强腐蚀性的工业环境，氟碳烤漆宝钢彩钢板常用于对于维护材料防腐蚀有较求的环境或者行业，例如化工企业、电力行业、养殖畜牧业、金属冶炼等行业，腐蚀性环境包括沿海地区、酸雨地区等都大量的应用氟碳彩钢板作为屋面和墙面的维护材料。宝钢针对其生产的氟碳烤漆彩钢板统一出具20年涂层质量保证，质保内容为：油漆涂层20年内不发生脱落或者粉化，变色也在≤5个色差单位范围内，粉化率不超过8级。 一级代理氟碳烤漆宝钢彩钢板有哪些配套的技术参数：
底板：彩色涂层钢板的冷轧钢板，通常有屈服、延伸、抗拉等表示方法，氟碳彩钢板一般都是用在建筑中，建议采用高屈服的底板，提高建筑整体的结构性能和承载性能，同时底板厚度建议采用0.5mm以上厚度；
镀层：金属镀层是彩板防腐蚀的一个重要方面，分为镀锌和镀铝锌两种，镀层的平米重量决定了彩板的耐腐蚀性能，这里建议镀层的重量采用镀锌220克及以上，或者镀铝锌AZ150克及以上，酸雨地区不建议使用镀锌基板；
膜厚：氟碳烤漆宝钢彩钢板的正面膜厚正常大于20μm，随着时间的推移，漆膜厚度会逐渐减少，所以膜厚越高，使用年限越久，耐腐蚀性越好。宝钢目前的彩涂机组生产能力允许正面膜厚做到45μm~60μm。
美观 压型彩钢板清晰的线条多达几十种的颜色，可配合任何风格活动房建筑物的需要，达到满意的效果。
-/gjdfhe/-
http://www.shzchen.com
